7. Studi Kasus ERD dan Normalisasi

Contoh Kasus:

Sebuah perusahaan mempunyai beberapa bagian. Masing-masing bagian mempunyai pengawas dan setidaknya satu pegawai. Pegawai ditugaskan paling tidak di satu bagian (dapat pula dibeberapa bagian). Paling tidak satu pegawai mendapat tugas di satu proyek. Tetapi seorang pegawai dapat libur dan tidak dapat tugas di proyek.

Menentukan entitas

Entitasnya : pengawas, bagian, pegawai, proyek

Menentukan relasi dengan matrik relasi

Menentukan Relasi

Gambar ERD sementara

Hubungkan entitas sesuai dengan matrik relasi yang dibuat

ERD Sementara

Mengisi kardinalitas

Dari gambaran permasalahan dapat diketahui bahwa:

masing-masing bagian hanya punya satu pengawas
seorang pengawas bertugas di satu bagian
masing-masing bagian ada minimal satu pegawai
masing-masing pegawai bekerja paling tidak di satu bagian
masing-masing proyek dikerjakan paling tidak oleh satu pegawai

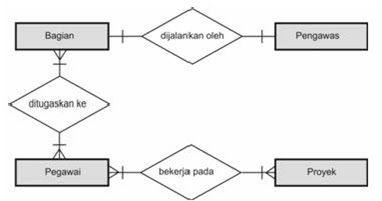

Mengisi kardinalitas

Menentukan kunci utama
Kunci utamanya: Nomor Pengawas, Nama Bagian, Nomor Pegawai, Nomor Proyek

Menentukan Kunci Utama

Menggambar ERD berdasarkan kunci

Ada dua relasi many to many pada ERD sementara, yaitu antara bagian dengan pegawai, pegawai dengan proyek, oleh sebab itu kita buat entitas baru yaitu bagian -pegawai dan pegawai-proyek Kunci utama dari entitas baru adalah kunci utama dari entitas lain yang akan menjadi kunci tamu di entitas yang baru.
